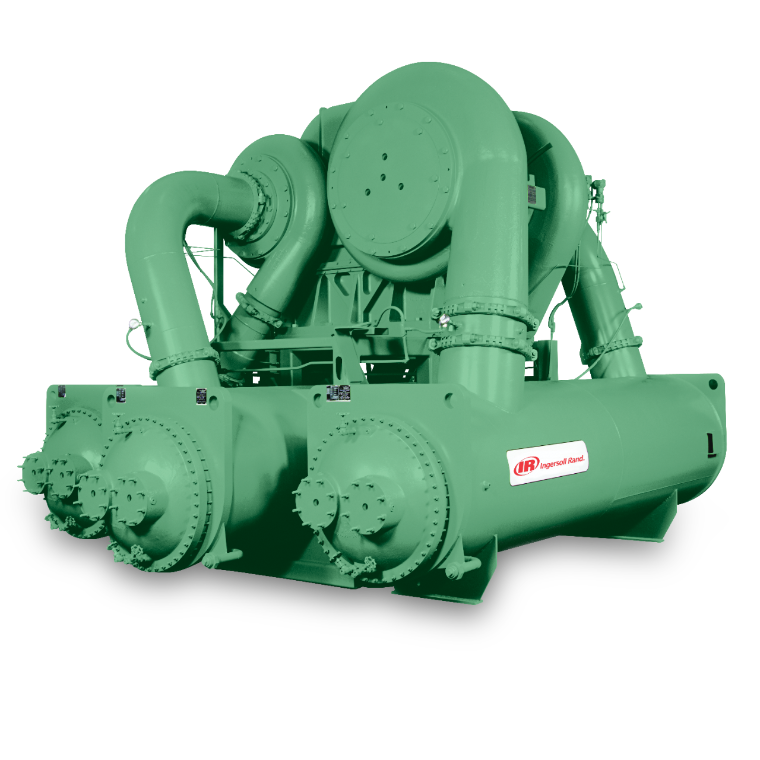

MSG® 12/14/16 离心式空气和气体压缩机

特性

MSG® 集成齿轮离心压缩机

MSG（多级齿轮）压缩机提供出色的设计灵活性。MSG 压缩机以大量可供选择的构造专门针对应用设计：

·       流量从 70 到 3800 m3/min (2500 to 135,000 CFM)

·       输入能力达到 18,650 kW (25,000 hp) 以上

·       排放压力达到 100 barg (1450 psig)

特性

无油空气和气体

·       防止系统污染

·       降低夹带油造成的压缩空气管道着火几率

·       没有和含油冷凝物相关的成本高昂的废弃物处置

·       消除了排放位置油分离过滤器的开支和维护成本

高可靠性

MSG 离心式压缩机采用极为可靠的设计，一切源于：

·       稳健的高品质齿轮设计

·       长寿命齿轮轴承设计

·       以低速吸收止推负载

·       不锈钢压缩元件

低压缩机工作生命周期成本

与正排量或其他离心式压缩机相比，MSG 离心式压缩机具有更佳的整体工作效率。

·       满负载、部分负载和无负载情况下下出色的效率

·       低维护成本

·       通过高度可靠的设计延长正常运行时间（减少出于可靠性考虑安装多个装置的需求）

·       在压缩过程中没有可导致磨损和效率损失的滑动或摩擦部件

其他资源

·       离心式压缩机技术的优势

·       在工程上的卓越性

·       满足您需求的最佳压缩机

·       密封设计选项

便于操作/维护

·       最先进的 MAESTRO 控制系统

·       可在任何工作条件下自动工作

·       机器自诊断

·       压缩元件不会磨损，或者无需定期更换

·       便于检修的水平对开齿轮箱

·       可拆卸的中间冷却器以及后置冷却器管束，便于清洁

简单安装

·       压缩机、润滑油系统、中间冷却器、"联轴器"、"联轴器护罩"、"级间管道等"，都位于通用底座上

·       便于安装，没有专门的基础要求

·       便利的组件检修性

·       现场连接点灵活性

·       减少所需使用空间

·       动态压缩过程无脉动，因此无需安装额外的阻尼设备。

应用

工程空气应用

·       工业气体

·       仪表空气

·       美国石油协会 (API) 标准

·       吹灰机

·       大型工厂空气

·       电力行业相关

气体压缩机应用

·       燃油起动

·       天然气收集

·       碳氢化合物制冷气体

·       一氧化碳

·       CO2（湿或干）

·       SynGas

·       低分子量循环气体

·       高压氮气

·       垃圾填埋地气体

MSG 离心式压缩机采用出色的设计。

·       一个、两个或三个转子，每个齿轮箱最多六级

·       "水平剖分，便于部件检修"

气体流量布 置

MSG 离心式压缩机具有先进的气体流量组件布置。该布置的优势包括：

·       受引导的气体移动，减少湍流引发的摩擦

·       空气在每级后冷却，提供等温高效率

空气流动图

01：压缩机入口

02：第一级压缩机蜗壳

03：冷却剂进入

04：冷却剂流出

05：第一级中间冷却器

06：第二级压缩机蜗壳

07：第二级中间冷却器

08：第三级压缩机蜗壳

09：压缩机排放
